20.センサープロジェクト(4)BH1750搭載光センサーRaspberry Pi Pico WindowsC言語入門

14.3. BH1750搭載 光センサーによる照度計測

プロジェクト名：LightSensorBH1750

プロジェクトの概要

AdafruitのロームBH1750 16 ビット光センサーを搭載したブレイクアウトボードを使用したプロジェクトです。BH1750 は、SI 単位であるルクスで 16 ビットの光測定を提供し、 0 ～ 65,000 ルクスまで測定できます。BH1750 には、電圧レギュレータとレベルシフト回路が統合されており、3.3V デバイスPico、またはArduinoなどの5Vデバイスでも使用できます。

VIN    電源ピン3 ～ 5VDC。マイクロコントローラーのロジック レベルと同じ電力を与 えます。たとえば、Arduino のような 5V マイクロコントローラーの場合は、5V を使用します。

GND  電源とロジックの共通グランド

SCL                  マイクロコントローラーの I2C クロック ラインに接続します。

このピンはレベルシフトされているため、3 ～ 5V ロジックを使用でき、このピンには10K プルアップがあります。

SDA   マイクロコントローラーの I2C データ ラインに接続します。このピンはレベルシフトされているため、3 ～ 5V ロジックを使用でき、このピンには10K プルアップがあります。

ADDR/AD0

ジャンパ - I2C アドレス ピン。このピンを High に引き上げるか、背面のはんだジャンパーをブリッジすると、I2C アドレスが 0x23から0x5C に 変更されます。

部品リスト

Adafruit BH1750 Light Sensor                                               １           スイッチサイエンス

GROVEの16 x 2 LCD                                                                 １           スイッチサイエンス





配線図

ソースリスト

#include <stdio.h>

#include <stdlib.h>

#include <string.h>

#include "pico/stdlib.h"

#include "hardware/i2c.h"

#include "hardware/rtc.h"



//#define PICO_DEFAULT_LED_PIN 25

#define LED_PIN PICO_DEFAULT_LED_PIN

#define I2C_PORT i2c0

#define I2C_SDA 8

#define I2C_SCL 9



//set up --------------------

//rtc -----------------------------------

//lcd -------------------------------



//BH1750-----------------------------

#define BH1750_ADDR 0x23

int InitBH1750()

{

    uint8_t sendBuf[8];

    sendBuf[0] = 0x01;  //Power On Command

    i2c_write_blocking(I2C_PORT, BH1750_ADDR, sendBuf, 1, false);

    sleep_us(10);



    sendBuf[0] = 0x07;  //Reset Command

    i2c_write_blocking(I2C_PORT, BH1750_ADDR, sendBuf, 1, false);

    sleep_us(10);

}

int ReadBH1750(float *lux)

{

    uint8_t sendBuf[8];

    sendBuf[0] = 0x10; //Continuously H-Resolution Mode

    i2c_write_blocking(I2C_PORT, BH1750_ADDR, sendBuf, 1, false);

    sleep_ms(180);



    uint8_t reciveBuf[8];

    i2c_read_blocking(I2C_PORT, BH1750_ADDR, reciveBuf, 2, false);

    uint16_t lx = (reciveBuf[0] << 8 ) | reciveBuf[1];

    *lux = (float)lx;

    return(0);

}



int main()

{

    stdio_init_all();



    gpio_init(LED_PIN);

    gpio_set_dir(LED_PIN, GPIO_OUT);

    gpio_put(LED_PIN, 0);



    i2c_init(I2C_PORT, 400*1000);

    gpio_set_function(I2C_SDA, GPIO_FUNC_I2C);

    gpio_set_function(I2C_SCL, GPIO_FUNC_I2C);

    gpio_pull_up(I2C_SDA);

    gpio_pull_up(I2C_SCL);



    WaitTerminalStartup(30*1000);

    printf("\nTerminal connected\n");

    ScanI2CBus();

    printf("I2C Scan completed\n");



    lcd_init();

    InitRtc();

    InitBH1750();



    char buf[128];

    datetime_t nowdt;

    int presec = -1;

    float lux;

    while (1) {

        rtc_get_datetime(&nowdt);

        if(presec != nowdt.sec)

        {

            ReadBH1750(&lux);

            sprintf(buf, "%02d/%02d %02d:%02d:%02d",

                    nowdt.month, nowdt.day, nowdt.hour,nowdt.min, nowdt.sec);

            lcd_set_cursor(0, 0);

            lcd_string(buf);



            sprintf(buf, "   Light:%5.1flx", lux);

            lcd_set_cursor(1, 0);

            lcd_string(buf);

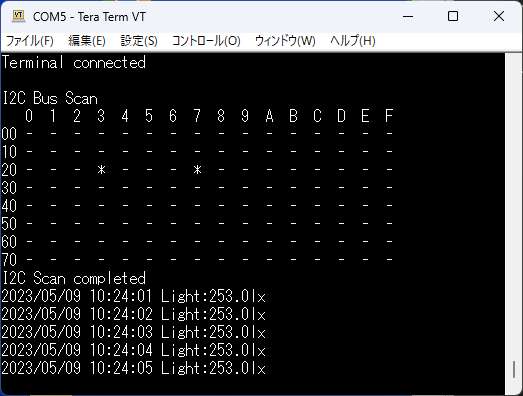

            printf("%4d/%02d/%02d %02d:%02d:%02d Light:%5.1flx\n",

                    nowdt.year, nowdt.month, nowdt.day,

                    nowdt.hour,nowdt.min, nowdt.sec, lux);

        }

        presec = nowdt.sec;

        sleep_ms(200);

   }

    return 0;



}
